Construccion de un PoE (Power over Ethernet) casero.

Hasta ahora hemos visto lo necesario para hacer una red Inalambrica WiFi como corresponde, es decir los equipos necesarios (Routers o Tarjetas PCI), el tipo de Cable coaxial necesario y por ultimo los tipos de antenas. Pero uno de los mayores problemas en las redes WiFi son las perdidas que se producen en el Cable coaxial. Como ya se ha visto en varios de los Articulos que he publicado, todos los cables coaxiales tienen perdidas que varian segun la calidad del cable y mientras mayor sea su calidad, mayor es el costo del mismo. Ademas la ganancia de las antenas Caseras que se fabrican es del orden de los 10dB hacia arriba por lo que si no queremos gastar mucho dinero en un cable bueno y considerando que la antena se debe poner a una altura considerable, la longitud maxima de cable Recomendada por mi es de 6 Metros (con LMR-195) y con esto tenemos una perdida de 4.6 dB incluyendo las perdidas en los conectores, por lo que la ganancia de nuestra antena de 10 dBi se reduce considerablemente.
Es por esto que en ocasiones se opta por colocar nuestro router lo mas cerca posible de la antena, incluso en el mismo mastil para ocupar la menor cantidad posible de Coaxial. Pero cuando se hace esto surge un problema ¿Como energizamos nuestro Router?
Es muy riesgoso subir
una linea con 220 Volts hasta la altura que quedo nuestro router. Es por esto que Existe el sistema denominado PoE (Power Over Ethernet) que no es mas que un sistema de transmisión electrica continua (CC) a través de los 2 pares de filamentos de cable UTP que no se usan para transmisión de datos en la norma CISCO.

Buscando por varias paginas en la RED llegue hasta este Plano
sencillo y de bajo costo para la construccion Casera de un PoE.



Aqui les dejo los pasos a Seguir:

Materiales:


3 Rosetas murales hembra, obviamente para RJ45 ($900
c/u)

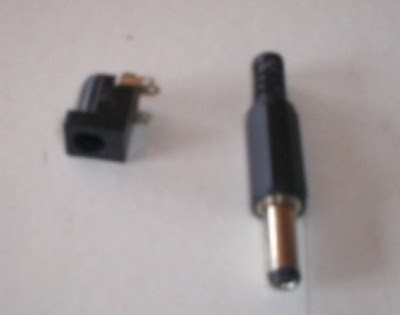

1 Adaptador macho para CC (Coriente Continua) ($250)
1 Adaptador hembra para CC
($250)
1 Conector RJ45 ($90)
50 cm (aprox) de cable UTP CAT-5E ($ ¿ ? )


Herramientas:


Punchadora percusión
Crimpeadora para RJ45

Cortante
Cartonera
Pegamento epóxido (la gotit
a, opcional)
Taladro

Antes de continuar, de
seo mostrar una visión del sistema terminado. Lo primero que observan son 2 rosetas que se han pegado una contra otra, una de ellas recibe los datos y la otra es la que tiene el conector CC macho para inyectarle la corriente a los pares de filamentos. La tercera roseta es la encargada de separar los filamentos de datos con los de CC, en un cable con un conector RJ45 y otro cable con el conector CC hembra.


Construcción:

1.- Tomen una de las rosetas y marquenla como salida (OUT), y abran un orificio del diametro del adaptador CC macho, en un lugar en donde no interfiera con la tapa de la roseta. Acto seguido, tomen unos 20 cms de cable UTP, retiren la capucha, para trabajar únicamente con los pares de filamentos. Esta roseta será la encargada de inyectar el voltaje a los pares.

Los filalementos que se usarán para la transmisión de datos son los pares:

A) Blanco naranja, naranja / Blanco Verde, verde

Los filamentos que se usaran para la CC;

B) Blanco azul, azul / Blanco cafe, cafe

OJO: No se equivoquen con los pares de Cables ya que si lo hacen mal inyectaran los 12 Volts en la Linea de Datos y pueden quemas el Equipo.

Ahora tomen los filamentos B, retiren un poco de capucha de las puntas y solden el par Blanco azul, azul juntos (como en la imagen) al contacto positivo, y el par Blanco cafe, cafe (juntos) al contacto negativo del adaptador CC macho.


2. Punchen los pares A a la roseta, yo segui la norma 568B, es decir, en las ranuras 1,2,3 y 6 (como se ve en la imagen). Punchen los pares B en las respectivas ranuras de la roseta 5,4,7 y 8 (repito, esto segun la norma 568B).

Ahora, tomen los extremos libres de los pares A, y punchenlos en la otra roseta, a la que llamaremos entrada (IN), siguiendo la norma 568B(1,2,3,y 6). Una vez finalizado el proceso, y asegurandonos de que los filamentos quedaron bien insertados en las ranuras de las rosetas, podemos cerrarlas y, como hice yo, pegarlas una cotra la otra.

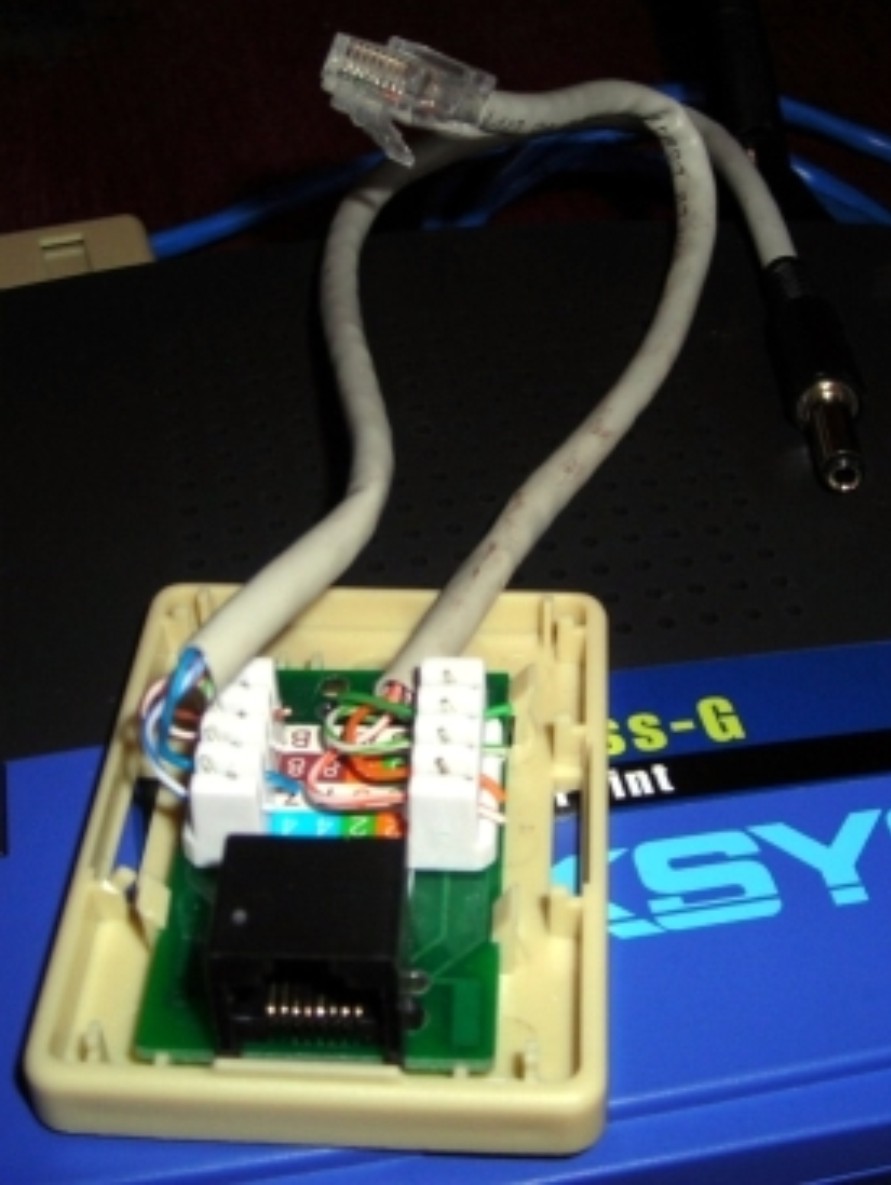

3. Ahora tomamos la tercera roseta, cortamos 2 trozos de aproximadamente 15 cm de cable UTP, punchamos uno de los extremos en las ranuras de datos (1,2,3 y 6) y en el otro extremo un conector RJ45. El otro trozo lo punchamos en las ranuras de CC (5,4,7 y 8) y en su otro extremo insetamos el adaptador CC hembra, teniendo en cuenta que el contacto interno es positivo (Blanco azul - azul) y el externo es negativo (Blanco cafe - cafe).


4. Esto es lo que debieramos tener una vez finalizado la construcción de las 3 rosetas.

5. Luego conectan todo, siguiendo el esquema de la primera imagen, y si todo quedo bien soldado y conectado, debieran tener su equipo electrizado a través del cable UTP.

Testeo:

Equipo usado:

- Router Linksys WRT54GS ver.5
- Trafo Linksys modelo Ad52C 12 volts 1A
- Cable CAT5E Multifilar AMP

La resistencia del cable UTP Cat5e se encuentra cercana a los 3 ohms por cada 30 mts, asi es que para 40 mts de cable existe una caida teorica de 0.8 volts con una resistencia de 1.7 ohms, por lo tanto, se debiera suplir teóricamente 12.8 volts de tensión. Ahora, esto es únicamente teoría, ya que es muy probable que la mayoria de los routers y puntos de acceso usen reguladores lineales que oscilan entre los 5 a 8 volts internamente, así que aunque no suplamos la caida, el equipo aun debiera recibir voltaje suficiente del transformador estándar, en mi caso el equipo sin suplir potencia extra encendio y trabajo sin problemas.

Aún así, creo que es conveniente suplir las perdidas teóricas, para evitar cualquier tipo de problemas con el encendido, especialmente cuando se trabajen con distancias superiores a 80 mts.

En cuanto a las pruebas de red, los pings no indicaron diferencias entre el equipo alimentado via PoE y recibiendo electricidad directamente del trafo, todos los pings fueron menores a 6ms.

Para mi gusto, esta es una excelente solución por $1500 casera para electrizar equipos, especialmente si se encuentran a la intempérie.

Finalmente dejo un excelente Link donde hay un calculador de péridadas en cable UTP, el valor AWG significa American Wire Gauge (Diametro de Cable Americano), es un estándar que dictamina el diámetro de cables y que tiene directa relación con su categoría. En el caso de Cat5e, por defecto es 24.


Calculador de Perdidas PoE

Documento extraido de www.chilesincables.org
